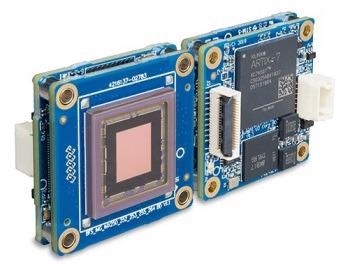

FLIR Blackfly板级别变体是机器 - 视觉，高性能，区域扫描摄像机，用于集成到有限的空间。
Blackfly S板级模型与多个板级相机不同;例如，它包括应用于高级CMOS传感器的一组丰富的功能 - 与套管模型相同的特征集。
区域扫描相机可以容易地集成，以既定的SOM和SBCS建立兼容性。Blackfly S板级版本允许OEM设计更轻，更小和更低的成本解决方案，具有丰富的功能和内置系统连接。
专为在小空间中集成而设计
Blackfly S的板级模型非常适合将其29 x 29 x 12毫米的板级占地面积和Gige或USB3与锁定连接器连接到移动设备，桌面和手持设备中。除此之外，型号不需要固定镜头安装，并包括低调JST GPIO连接器。
高性能成像
板级相机是不寻常的，以包含最新的CMOS传感器，并具有一整套功能。Blackfly S板级模型采用高级PREGIUS全局快门CMOS图像传感器，用于捕获高动态范围和无失真图像。
该模型包括与套管的相同丰富的功能集，在图像捕获和摄像机预处理方面可以自动和准确的手动控制。
嵌入式生态系统支持
整个Blackfly S相机范围非常适合嵌入式系统，并提供与众所周知的SBC和操作系统的兼容性，例如X64，X86和ARM和桌面窗口的Linux。
Flir Blackfly S家族：发展一次，到处部署
视频信用：FLIR系统
规格
资料来源：FLIR系统
| 概述 |
| ADC |
10位，12位 |
| 色度 |
颜色 |
| 帧率 |
78. |
| 镜头安装 |
镜头支架单独出售 |
| 百万像素 |
1.6 |
| 零件号 |
BFS-GE-16S2C-BD2 |
| 像素大小 |
3.45 |
| 读数方法 |
全球快门 |
| 所需配件 |
镜头，电缆，主机适配器（GigE） |
| 解析度 |
1440×1080 |
| 传感器格式 |
1 / 2.9“ |
| 传感器名称 |
索尼IMX273. |
| 传感器类型 |
CMOS. |
| 合规和认证 |
| 遵守 |
CE，FCC，RoHS。本产品的ECCN是：EAR099。 |
| 机器视觉标准 |
Gige Vision v1.2 |
| 保修单 |
3年 |
| 环境的 |
| 操作湿度 |
20至80％（无凝结） |
| 工作温度 |
0°至50°C |
| 储存湿度 |
30至95％（无凝结） |
| 储存温度 |
-30°至60°C |
| 特征 |
| 收购模式 |
连续单帧多帧 |
| 曝光范围 |
7μs至30秒 |
| 闪存 |
6 MB非易失性记忆 |
| 增长范围 |
0 db到47db |
| 图像缓冲器 |
240 MB. |
| 图像处理 |
颜色校正矩阵，伽玛，查找表，饱和度和清晰度 |
| 部分图像模式 |
像素箱，抽取，ROI |
| 用户集 |
2自定义摄像机设置的用户配置集 |
| 表现 |
| 绝对灵敏度阈值（Y） |
4.98 |
| 动态范围DB. |
71.63 |
| 量子效率蓝 |
47.91（460nm） |
| 量子效率绿色 |
58.07（530 nm） |
| 量子效率红色 |
44.96（625纳米） |
| 饱和容量（E-） |
11017. |
| 颞黑噪声（E-） |
2.39 |
| 身体的 |
| 辅助输出 |
3.3 V，120 mA最大 |
| 尺寸[w x h x l] |
29 mm×29 mm×10 mm |
| 界面 |
吉埃 |
| 大量的 |
10克 |
| 非隔离I / O端口 |
3双向 |
| 力量 |
| 功耗[最大值] |
3 W（2.8 W名义） |
| 电源要求 |
5 V通过FPC连接器 |
| 推荐系统配置 |
| 中央处理器 |
3.1 GHz或同等CPU |
| 硬盘 |
200 MB硬盘空间 |
| 操作系统 |
Windows或Linux（32位或64位） |
| 港口 |
千兆以太网端口 |
| 内存 |
2 GB RAM或更多 |
配件
电缆
-
30厘米FPC电缆用于Blackfly S
-
电路板级Blackfly S的30毫米FPC电缆
-
15厘米FPC电缆用于BlackFly S
GPIO电缆
-
JST GPIO连接器用于萤火虫S / DL和BFS-BD
镜头
-
Fujinon 6-mm 1/2“C安装镜头
-
Tamron 8-mm 1 / 1.8“C安装镜头
-
Tamron 16-mm 1 / 1.8“C安装镜头
FPC电缆舱壁连接器
-
标准散装BD
-
RJ45 PoE Bulkhead BD
-
Micro B Bulkhead BD
板级镜头安装
-
S-Mount Front for Blackfly S板级相机
-
C-Mount Fort for Blackfly S板级相机
-
CS-Mount Fort for Blackfly S板级相机
集线器和中继器
光学架
-
散热器为Board-Level Blackfly S
