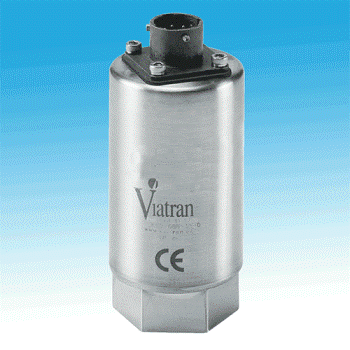

来自Viatran的34B型压力变送器是该公司在工业应用中最灵活的压力传感器之一。34B压力变送器量化压力范围从0-100 PSI到0 - 30000 PSI，建立的线性度≤±0.25% FSO。
型号34B压力变送器具有一个固体加工传感器和4-20 mA的输出。
特性
 |
全不锈钢结构 |
 |
提供了几个选项 |
 |
通过无铅认证 |
 |
可选择分流校准电路 |
性能
表1。来源:Viatran
| ． |
． |
| 全量程压力范围 |
0-100到15,000 PSIG (PSIS FOR≥1500psi)(7到1000 bar) |
| 非线性(最佳拟合直线) |
无线光通信≤±0.25% |
| 磁滞和可重复性 |
无线光通信≤±0.10% |
| 全尺寸输出(FSO) |
16ma在70°F(21°C)±1% FSO |
| 决议 |
无限 |
| 长期稳定性 |
≤±0.3% FSO / 6个月 |
| 补偿温度范围 |
70°F至170°F(21°C至77°C) |
| 工艺介质温度范围 |
-40°F至250°F(-40°C至121°C) |
| 环境工作温度范围 |
-40°F至185°F(-40°C至85°C) |
| 储存温度范围 |
-40°F至250°F(-40°C至121°C) |
| 零度温度效应 |
每100°F≤±2.0% FSO |
| 温度对跨度的影响 |
每100°F≤±2.0% FSO |
电
表2。来源:Viatran
| ． |
． |
． |
| 电源电压 |
8至30 Vdc |
|
| 电源管理 |
每伏特变化量≤±0.01% FSO
电源电压范围 |
|
| 输出信号 |
4至20 mA |
|
| 零位调整 |
无线光通信分钟±5% |
|
| 电路保护 |
输入极性可以反转。
输出可能无限期地短路 |
过电压保护
1000伏，根据EN61000-4-5 |
| 绝缘电阻 |
<5 nsc到案例地面 |
|
| 响应时间 |
<2 mSec达到90%的满量程 |
|
| RFI / EMI抑制 |
CE EMC符合IEC EN 61326。CE标志 |
|
| 电气连接 |
Bendix PT02E-10-6P，伙计PT06E-10-6S (SR) |
|
| 销出局 |
销一个 |
+电源/信号 |
| 销B |
-电源/信号 |
| 销C |
没有关系 |
| 销D |
没有关系 |
| 销E |
没有关系 |
| 销F |
没有关系 |
| 壳牌 |
地面 |
欧洲杯足球竞彩材料的建筑
表3。来源:Viatran
| ． |
． |
| 接触液体的部件 |
15-5 PH的不锈钢 |
| 住房 |
304 l不锈钢 |
| 重量 |
10盎司(283 g) |
| 识别 |
压敏标签 |
机械
表4。来源:Viatran
| ． |
． |
| 压力连接 |
1/4" - 18 NPT内螺纹 |
| 证明压力 |
1.5倍范围或20,000 PSI (1379 bar)最大 |
| 爆破压力 |
3倍量程或35000 PSI (2400 bar)最大 |
| 压力腔体积 |
4.5毫升 |
| 越来越多的 |
可能由工艺管道支撑 |
选项
表5所示。来源:Viatran
| ． |
． |
． |
| 男朋友 |
(K) PTIH-10-6P |
|
| BG |
DIN 43650 |
|
| 提单 |
WK6-32S |
|
| BN |
(K) PTIH-8-4P |
|
| BQ |
(K) PT02H-10-6P |
|
| BR |
CF3102E-14S-6P |
|
| 祖茂堂 |
|
|
| 达 |
孤立的分流 |
|
| 直流 |
扩展补偿温度范围(冷)-40°F至170°F(-40°C至77°C) |
|
| DG |
将温度性能提高到每1°F 0.005% FSO |
|
| DH |
特殊的范围 |
|
| DK |
特殊的分流校准装置 |
|
| DM |
修正满量程输出 |
|
| DN |
改进的非线性 |
|
| DQ |
供氧设备清洗 |
|
| EA |
特殊的校准运行 |
|
| 嗯 |
扩展补偿温度范围(热)+70°F至185°F(21°C至85°C) |
|
| NH |
客户指定的识别 |
|
| PW |
1/8 DIN数字指示器 |
|
| 太瓦 |
GOST-R |
|
| Y () |
多个压力端口可用。请咨询工厂
直接电缆(175°F最大温度)(79°C) |
|
| 注意: |
一些可用选项的应用可能会影响标准性能。 |
详情请咨询您的Viatran代表。 |
图片来源:Viatran
