模型SR-100FR和来自哥伦比亚角度加速度计的SR-200RFR专门用于DC应用附近的低级开发。
这种传感器倾向于将流体转子思想结合到提供极高的灵敏度和完整的尺度范围，与+/- 0.01弧度/秒一样低2。高性能的彩色设计在极端振动和震动环境中保持可靠性和坚固性。
SR-100FR型号来自+/- 15 V电源的功能，包括+/- 5伏的输出跨度，用于满量程输入。SR-200RFR型号具有与SR-100FR相同的传感器系统，但提供从+24到+32伏飞机供电的电子设备，并提供0到5 V输出。
两个单位完全是独立的，无需额外的放大或调理。这种高灵敏度加速度计的应用包括旋转研究或结构，天线，芯片和平台的稳定性。

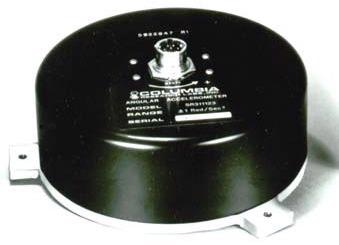

图片信用：哥伦比亚研究实验室
规格
表格1。资料来源：哥伦比亚研究实验室
| 操作 |
SR-100FR. |
SR-200RFR. |
| 可用的范围 |
±0.1至±5 rad / sec2 |
| 输出电压 |
±5伏特
进入100 k加载 |
0.2至4.8 VDC
进入100 k加载 |
| 励磁 |
±15 VDC
<20 ma. |
+24至+32 VDC
<30 mA. |
| 输出阻抗 |
典型5,000欧姆 |
| 敏感轴对齐 |
0.5° |
| 规模因子耐受性 |
±1％ |
| 规模因子温度系数 |
0.054％/ deg c |
0.07％/ deg c |
| 零偏见 |
2 mrad / sec2最大限度。 |
2.5±0.01 VDC |
| null临时灵敏度 |
45μrad/秒2/ deg C. |
60μrad/秒2/ deg C. |
| 自然频率 |
10 Hz min。 |
| 阻尼比 |
0.6到1 |
| 线性加速度灵敏度 |
10 mrad / sec2/ G |
| 横轴灵敏度 |
<0.5％ |
| 输出噪声 |
2 mrad / sec2rms. |
| 非线性 |
±0.1％F.R. |
| 滞后与不可重复性 |
±0.1％F.R.±0.2％F.R. |
| 门槛和解决 |
0.001％F.R. |
| 环境的 |
SR-100FR. |
SR-200RFR. |
| 温度，运营 |
-40到+71°C |
| 温度，储存 |
-40到+71°C |
振动生存
（2至2,000 Hz） |
10克rms，
0.5“DISP D.A. |
| 线性加速生存 |
100克 |
| 休克生存 |
100克，11毫秒 |
| 环境压力 |
0到5个大气压 |
| 湿度 |
95％R.H. |
| 身体的 |
SR-100FR. |
SR-200RFR. |
| 重量 |
3.5磅。最大（1.58千克） |
| 尺寸 |
6.56英寸。直径。x 2.375英寸。h（16.7 cm dia。x 6.0 cm h） |
| 案例材料 |
阳极氧化铝 |
| 封口 |
环境的 |
| 连接器 |
dt07h-12-8pn或等效。 |
pti-10-6p或等效。 |
| 可选的配合连接器 |
PT06A-12-8S或Equiv。 |
PT06A-10-6S或Equiv。 |
I / O连接器引脚函数
SR-100FR.
表2。资料来源：哥伦比亚研究实验室
| 别针 |
功能 |
| 一种 |
SIG＆PWR返回 |
| B. |
电流输出 |
| C |
信号输出 |
| D. |
测试 - |
| E. |
-15 VDC. |
| F |
+15 VDC. |
| G |
测试+ |
| H |
空闲的 |
SR-200RFR.
表3。资料来源：哥伦比亚研究实验室
| 别针 |
功能 |
| 一种 |
SIG＆PWR GRD |
| B. |
+ 28V输入 |
| C |
测试 |
| D. |
EO（电压出） |
| E. |
我（当前） |
| F |
I O（当前RET） |
