光学微米使用“阴影”测量原理，准直的激光朝向接收器传输。由接收器单元内的检测器阵列精确地测量由光束路径中的物体施加的阴影的边缘。
除了间隙，边缘位置和几何物体的尺寸特性之外，光学微米是理想地测量导线，杆和其他汽缸的直径。
该系列包括两行模型：

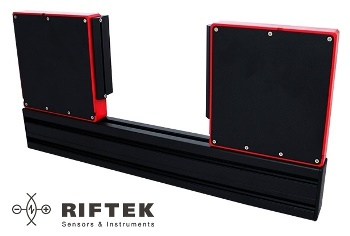

RF 651系列
.jpg)
| 测量范围，mm： |
25,50,75,100 |
| 精度，μm： |
±3 ... 20 |
| 测量率，kHz： |
2,10 |
查看详细规格
RF 656系列
| 测量范围，mm： |
5,10,25， |
| 精度，μm： |
±0,3 ... 1 |
| 测量率，kHz： |
2,10 |
查看详细规格
型号RF651操作原理
微米操作基于所谓的“阴影”原理。千分尺由两个块 - 发射器，1和接收器组成，2.半导体激光器3的辐射由透镜4准直。用物体5放置在准直光束区域中，形成形成的阴影图像用CCD扫描形成的荫图像光电探测器阵列6.处理器7从阴影边界的位置计算对象的位置（大小）。
.jpg)
型号RF656操作原理
微米操作是基于O.n所谓的“阴影”原则。千分尺由两个块 - 发射器，1和接收器组成，2.红色LED 3的辐射由透镜4准直。用物体，5放置在准直光束区域中，由远心透镜6形成的阴影图像。扫描CCD光电探测器阵列7.处理器8计算来自阴影边框位置的对象的位置（大小）。
应用程序
高精度非接触式测量：
视频
管道直径控制，SKD-MHS系统
查找有关此设备的详细信息这里。
可以使用演示视频这里。
光学测量系统
在该光学剪辑的应用中，系统精确测量螺纹汽车零件，用于台式检查和质量保证。
查找有关此设备的详细信息这里。
可以使用演示视频这里。
