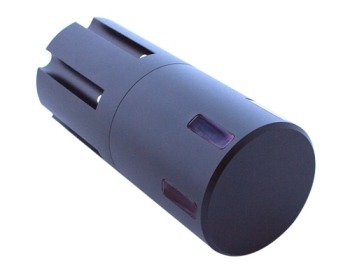

的多传感器内径测量系统从RIFTEK专为非接触测量炮管内径，以及圆筒形和锥形管而设计。该系统也可用于生产线上作为质量控制工具。
RF040-65/115
| 测量范围(直径)，mm: |
65年115年…… |
| 准确性,µm: |
25± |
| 激光传感器数量: |
6 |
看到详细的规格
RF040-95/195-160/300
| 直径测量范围:mm |
95年……195年,160年…300年 |
| 测量误差,毫米 |
±50,±200 |
| wi - fi -界面 |
4 |
看到详细的规格
RF040-100/150-Wi-Fi
| 测量范围(直径)，mm: |
100年150年…… |
| 准确性,µm: |
±0.05 |
| 激光传感器数量： |
是的 |
| 电池供电: |
是的 |
看到详细的规格
操作
该系统的工作原理是利用点激光三角测量传感器对孔表面坐标进行测量。该系统包含3-6个点激光三角测量传感器，位于一个已知固定角度的壳体内(见图1)。
图1所示。这个系统有六个激光传感器。
系统运行如下。
测量系统插入管道，通过平移模块移动到确定位置。激光传感器测量到内表面的距离。软件计算出管道的内径。
整体和安装尺寸如图2所示。
图2。总体和安装尺寸。
查找此设备的详细信息在这里．
