的轴形测量机可以从RIFTEK能够精确测量轴类零件的几何参数，如锥度、椭圆度和直径。
应用field-large-scale生产。
| 轴的长度,毫米 |
从160到750 |
| 轴直径,毫米 |
5点到30点 |
| 测量精度,嗯 |
±2 |
| 测量轴的最大长度的时间s |
< 20 |
| 排序“OK / NOK” |
是的 |
| 能够按组排序 |
是的 |
| 参数的名称 |
价值 |
| 轴的长度,毫米 |
160年750年…… |
| 轴直径,毫米 |
5…30 |
| 准确性,μm |
±1 |
测量轴的时间
最大长度s，不大于 |
20. |
井筒控制区数
和他们的立场 |
可编程的价值 |
| 最大轴重，公斤 |
2 |
| 测量参数 |
直径、椭圆度、锥度 |
| 整理“OK”——“NOK” |
是的 |
| 能够按组排序 |
是的 |
| 电力供应 |
三相交流电网，频率(50±1)Hz，标称电压220 / 380v，允许电压偏差±10%。 |
| 功耗,W |
One hundred. |
| 环境阻力 |
工作环境温度:+1…+ 35°С
25°的相对湿度С: 65% |
| 操作模式 |
每周六天，三班倒 |
| 维度,毫米 |
380 х 428 х 1079 |
| 注意!机器参数可以根据特定的任务进行更改。 |
机器结构(无防护门)如图3所示。
该机器包含一个框架(1)，该框架(1)上安装有线性平移系统的直线导轨(2)。直线导轨具有由步进电机(4)驱动的托架(3)。

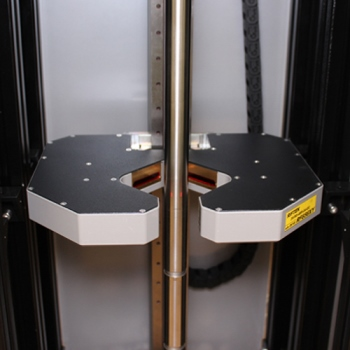

在支架(3)上安装光学千分尺(5)，末端传感器(图中未显示)用于监控千分尺的末端位置。有两个莫尔斯锥度(6和7)的桌子用来安装控制轴。莫尔斯锥度安装在沿直线导轨位置的杆(8)上。其中一个末端传感器安装在上锥度上，后者可以沿着杆(8)重新安装，以控制不同长度的轴。
此外，机器有一个口径，这是上部莫氏锥度的一部分。该口径设计为自动重新校准千分尺，以消除由于机器温度变化引起的测量误差。
该机器包含一个带有图形触摸屏的微型计算机。微型计算机有专门设计的软件来控制机器和显示结果。微型电脑可以内置在机器中(如图3所示)，也可以安装在专用支架上(如图4所示)。
机器的背面有电源220/24V(10)，带有断路器(11)，脚开关(12)连接器，USB连接器(13)用于USB驱动器(例如，用于数据传输)，以太网连接器(14)，例如，用于连接PC。
在测量算法被编程后(沿轴的控制区的位置和数量，公差等-见软件描述)，操作员安装一个轴到机器。在操作员发出指令后(通过脚踏开关，或通过触摸屏上的软键)，线性平移系统将千分尺沿轴移动。数据从千分尺(轴直径在两个相互垂直的截面)与千分尺的线性位置同步到计算机，在那里需要的参数计算(轴直径和轴形状误差)。
